Dari sepotong pelat baja hingga seluruh rangka kendaraan: Seberapa pentingkah komponen stamping otomotif?

Dalam proses pembuatan sebuah mobil, mesin, sistem tiga listrik, dan kokpit pintar seringkali lebih menarik perhatian konsumen, namun yang benar-benar menentukan apakah sebuah mobil memiliki tulang yang kuat dan fondasi yang stabil adalah bagian-bagian injakan mobil yang tampaknya tidak mencolok. Dimulai dari pelat baja awal, melalui stamping, pembentukan, penyambungan dan perakitan, rangka pengaman dan pondasi struktural seluruh kendaraan akhirnya dibangun. Dapat dikatakan bahwa tanpa suku cadang stamping otomotif yang berkualitas tinggi, tidak mungkin diperoleh keselamatan, kualitas, dan kinerja kendaraan yang utuh dalam arti sebenarnya.

1. Apa itu otomotif bagian stempel ?

Dalam manufaktur mobil, suku cadang stamping mobil adalah salah satu fondasi produksi kendaraan. Baik itu struktur bodi, performa keselamatan, kualitas penampilan, dan keakuratan perakitan, semuanya terkait erat dengan suku cadang yang dicap. Meski seringkali tersembunyi di dalam bodi mobil dan tidak mudah terlihat oleh konsumen, namun berperan penting sebagai “kerangka mobil”. Memahami apa itu komponen stamping otomotif akan membantu Anda memperoleh pemahaman yang lebih komprehensif tentang logika inti manufaktur otomotif.

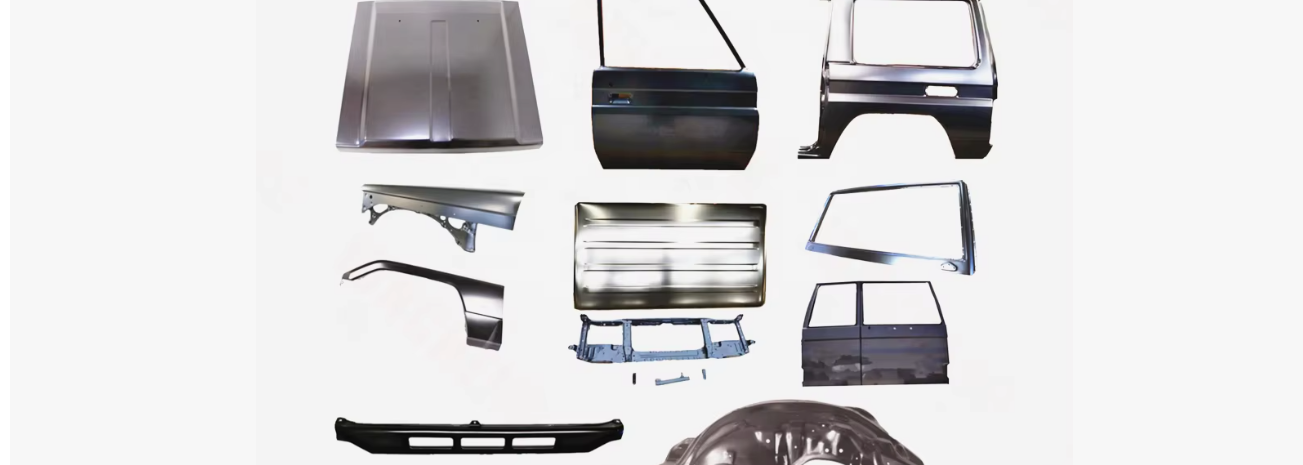

(1) Pengertian suku cadang stamping otomotif
Suku cadang stamping mobil mengacu pada suku cadang mobil yang terbuat dari lembaran logam (seperti pelat baja, pelat aluminium, dll.) sebagai bahan baku dan diproses melalui proses pelubangan, penarikan, pembengkokan, flanging, pembentukan, dan proses lainnya dengan bantuan peralatan stamping dan cetakan. Suku cadang jenis ini memiliki karakteristik akurasi dimensi yang tinggi, kekuatan yang stabil, dan cocok untuk produksi massal. Ini adalah salah satu jenis suku cadang yang paling banyak digunakan di industri otomotif.

Dalam pembuatan kendaraan, bagian stamping terutama terkonsentrasi di sistem bodi, membentuk struktur utama bodi berwarna putih (BIW), dan juga terdapat di beberapa sasis dan braket fungsional.

(2) Jenis utama suku cadang stamping otomotif
Menurut fungsinya yang berbeda pada kendaraan, suku cadang stamping otomotif secara umum dapat dibagi menjadi beberapa kategori berikut:
Bagian stamping struktural
Suku cadang struktural adalah kategori suku cadang stamping otomotif yang paling penting, yang terutama menanggung beban kendaraan dan energi tabrakan. Misalnya balok memanjang depan dan belakang, balok silang, balok ambang, pilar A/B/C, dll. Bagian-bagian ini secara langsung menentukan kinerja kekakuan, kekuatan dan keselamatan bodi mobil, dan memainkan peran inti dalam melindungi kompartemen penumpang jika terjadi kecelakaan.

Bagian stempel tertutup
Bagian penutup sebagian besar terletak di bagian luar bodi mobil. Mereka tidak hanya memiliki fungsi gaya dan estetika, tetapi juga memiliki kekuatan struktural tertentu. Bagian penutup yang umum termasuk panel luar pintu, kap mesin, pintu belakang, spatbor, dll. Bagian yang diberi stempel tersebut memerlukan kualitas permukaan dan akurasi pembentukan yang sangat tinggi, sekaligus memenuhi perlindungan pejalan kaki dan persyaratan ringan.

Penguatan dan bagian stamping fungsional
Bagian seperti itu biasanya digunakan untuk perkuatan lokal atau penyangga fungsional, seperti balok anti-tabrakan pintu, pelat tulangan, braket, braket pemasangan, dll. Meskipun ukurannya tidak besar, namun berperan penting dalam meningkatkan kekuatan, stabilitas, dan keamanan lokal.

(3) Proses pembuatan suku cadang stamping otomotif
Produksi suku cadang stamping otomotif biasanya dimulai dengan pelat baja dan secara bertahap dibentuk melalui berbagai proses.
Yang pertama adalah persiapan bahan, pemilihan pelat dengan ketebalan dan tingkat kekuatan yang berbeda sesuai dengan tujuan bagian tersebut. Kemudian masuki proses stamping, dimana blanking, drawing, punching, flanging dan operasi lainnya diselesaikan melalui punch dan cetakan. Bagian yang kompleks sering kali memerlukan pemrosesan beberapa cetakan secara terus menerus untuk memastikan keakuratan bentuk dan dimensi. Terakhir, pembentukan dan inspeksi dilakukan untuk memastikan bagian-bagian tersebut memenuhi persyaratan perakitan dan keselamatan.

Proses ini memiliki persyaratan yang sangat tinggi pada peralatan, desain cetakan, dan kontrol proses. Ini adalah tautan dengan konten teknis tinggi dan tingkat investasi di bidang manufaktur mobil.

(4) Peran penting suku cadang stamping otomotif
Membangun kerangka struktur tubuh
Bagian-bagian stamping mobil dihubungkan melalui pengelasan, paku keling, dll. untuk membentuk kerangka struktural bodi yang lengkap, memberikan fondasi yang kokoh untuk seluruh kendaraan. Stabilitas struktur bodi kendaraan secara langsung mempengaruhi pengendalian, keamanan dan daya tahan kendaraan.

Tentukan kinerja keselamatan pasif
Dalam kecelakaan tabrakan, bagian struktural yang dicap menyerap energi benturan melalui deformasi yang wajar dan mencegah gaya tumbukan masuk langsung ke dalam kompartemen penumpang. Area bodi penyerap energi dan struktur pelindung kompartemen penumpang hampir seluruhnya terdiri dari bagian yang dicap.

Mempengaruhi kualitas kendaraan dan akurasi perakitan
Keakuratan dimensi bagian yang dicap menentukan konsistensi perakitan bodi. Jika akurasi injakan tidak mencukupi, maka akan mudah menimbulkan masalah seperti celah pintu yang tidak rata, kebisingan yang tidak normal, dan penyegelan yang buruk, yang akan mempengaruhi kualitas keseluruhan kendaraan.

2. Mengapa komponen stamping mobil menentukan kekuatan bodi mobil?

Saat mengevaluasi apakah sebuah mobil "kuat" dan "aman", orang cenderung fokus pada indikator inti kekuatan bodi. Yang sangat menentukan kuat tidaknya sebuah bodi mobil bukanlah terlihat tebal atau berat di bagian luarnya, melainkan banyaknya stempel komponen otomotif yang tersembunyi di dalam bodi mobil. Melalui pemilihan material, desain struktural, dan akurasi manufaktur, mereka bersama-sama membangun sistem penahan beban dan kerangka keselamatan seluruh kendaraan, sehingga pada dasarnya menentukan kekuatan bodi kendaraan.

(1) Apa inti dari kekuatan tubuh?
Kekuatan bodi tidak setara dengan "ketebalan pelat baja", tetapi mengacu pada kemampuan bodi untuk menahan deformasi dan mempertahankan integritas struktural saat terkena gaya eksternal, yang terutama tercermin dalam tiga aspek:

Kekakuan keseluruhan: bodi menjaga stabilitas bentuk saat berkendara, menyetir, dan benturan;

Kekuatan lokal: bagian-bagian penting dapat menahan beban terkonsentrasi;

Kinerja tabrakan: menyerap energi melalui deformasi teratur saat terjadi kecelakaan dan melindungi kompartemen penumpang.

Ketiga poin ini hampir semuanya diwujudkan dengan bagian body stamping.

(2) Bagian stamping merupakan “kerangka mekanis” bodi mobil
Mobil tidak terbuat dari sepotong baja, tetapi dari ratusan atau bahkan ribuan bagian yang dicap yang dihubungkan menjadi satu. Bagian-bagian ini tidak disambung secara acak, tetapi disusun secara ilmiah sehingga membentuk struktur mekanis yang mirip dengan "kerangka manusia".

Misalnya, balok memanjang depan dan belakang bertanggung jawab untuk menahan dan mentransmisikan gaya tumbukan dari depan dan belakang; pilar A, B, dan C menopang atap dan melindungi keselamatan samping; balok ambang dan balok silang meningkatkan kekuatan dasar. Kombinasi yang masuk akal dari bagian struktural stamping inilah yang membangun jalur penahan beban yang lengkap, memungkinkan gaya eksternal disebarkan dan dikonsumsi, sehingga secara signifikan meningkatkan kekuatan bodi kendaraan.

(3) Sifat material menentukan batas atas kekuatan
Pemilihan material suku cadang stamping otomotif secara langsung menentukan "langit-langit" kekuatan bodi. Penggunaan lembaran logam dengan tingkat kekuatan berbeda di berbagai bagian merupakan prinsip dasar desain bodi mobil modern.

Baja berkekuatan tinggi dan baja berkekuatan sangat tinggi banyak digunakan pada bagian struktural utama seperti balok dan kolom memanjang, yang secara signifikan dapat meningkatkan ketahanan deformasi tanpa menambah berat; baja biasa digunakan untuk bagian penutup luar, dengan mempertimbangkan sifat mampu bentuk dan kualitas penampilan. Beberapa model juga memasukkan paduan aluminium ke bagian yang dicap untuk mencapai keseimbangan antara ringan dan kekuatan.

Jika kinerja material bagian yang dicap tidak mencukupi, meskipun desain strukturnya masuk akal, kekuatan bodi kendaraan akan sulit memenuhi persyaratan keselamatan.

(4) Bentuk struktur lebih penting daripada “ketebalan”
Keuntungan terbesar dari proses stamping adalah dapat mengolah lembaran logam datar menjadi struktur tiga dimensi yang kompleks. Melalui desain seperti tulang rusuk, tepi terlipat, dan bagian tertutup, pelat baja tipis juga dapat memiliki kekuatan yang sangat tinggi.

Misalnya, balok dan kolom ambang sering kali menggunakan struktur tertutup atau multirongga, dan ketahanan lentur serta torsinya jauh lebih tinggi dibandingkan pelat datar sederhana. Ide "penguatan berbasis bentuk" ini memungkinkan mobil mencapai tingkat kekuatan bodi yang tinggi sekaligus mengontrol bobot, dan semua ini bergantung pada kemampuan desain struktural bagian yang dicap.

(5) Akurasi stamping mempengaruhi kinerja kekuatan secara keseluruhan
Kekuatan bodi tidak hanya bergantung pada kinerja masing-masing bagian, tetapi juga pada konsistensi keseluruhan semua bagian yang dicap setelah perakitan. Jika akurasi injakan tidak mencukupi, hal ini akan menyebabkan kesesuaian antar bagian, penurunan kualitas pengelasan, distribusi tegangan struktural yang tidak merata, dan pada akhirnya melemahkan kekuatan seluruh kendaraan.

Bagian stamping presisi tinggi dapat memastikan lokasi sambungan solder yang akurat dan sambungan yang kuat, membuat setiap bagian struktural benar-benar membentuk satu kesatuan. Inilah sebabnya mengapa perusahaan mobil kelas atas memiliki persyaratan yang sangat tinggi untuk proses stamping dan akurasi cetakan.

(6) "Deformasi yang dapat dikendalikan" pada tumbukan bergantung pada desain injakan
Bodi mobil yang benar-benar aman dan memiliki kekuatan prima tidak akan berubah bentuk sepenuhnya, melainkan berubah bentuk selangkah demi selangkah sesuai jalur yang dirancang saat terjadi tabrakan. Bagian stamping dapat secara tepat mengontrol urutan deformasi melalui penipisan lokal, lubang pemicu, struktur kerut, dll.

Bagian injakan depan diprioritaskan untuk roboh dan menyerap energi, sedangkan area kompartemen penumpang tetap mempertahankan kekuatan tinggi tanpa deformasi. Struktur bodi yang "fleksibel dan kaku" ini mencerminkan kekuatan dan keamanan tinggi mobil modern.

(7) Jaminan kekuatan selama pemeliharaan dan penggunaan
Selama perbaikan yang tidak disengaja, jika bagian struktural yang dicap diperbaiki secara tidak teratur, sifat material asli dan bentuk struktur akan hancur, dan bahkan jika tampilannya tampak pulih seperti sebelumnya, kekuatan bodi kendaraan dapat berkurang secara signifikan. Oleh karena itu, perusahaan mobil biasanya mengharuskan bagian struktural stempel kunci diganti, bukan hanya diregangkan dan diperbaiki.
Hal ini juga menunjukkan dari sisi bahwa bagian-bagian stamping mobil itu sendiri merupakan inti pembawa kekuatan bodi.

Alasan mengapa suku cadang stamping mobil dapat menentukan kekuatan bodi kendaraan adalah karena suku cadang tersebut membangun kerangka mekanis dan sistem keselamatan seluruh kendaraan dari berbagai tingkatan seperti material, struktur, presisi, dan metode sambungan. Kuat atau tidaknya bodi mobil tidak bergantung pada kuat atau tidaknya bahan yang digunakan, tetapi apakah bagian-bagian stempelnya dirancang secara ilmiah, dibuat dengan presisi, dan ditata secara wajar. Dapat dikatakan bahwa bagian-bagian stamping otomotif yang tidak terlihat namun penting inilah yang benar-benar menentukan keamanan dan kualitas sebuah mobil.

Keuntungan Suku Cadang Stamping Otomotif：

3. Cara merawat komponen stamping otomotif

Suku cadang stamping otomotif banyak digunakan pada struktur bodi dan penutup luar, dan merupakan dasar kekuatan, keamanan, dan daya tahan seluruh kendaraan. Meskipun sebagian besar bagian yang dicap tidak mudah terlihat selama penggunaan normal, kondisinya akan berdampak langsung pada performa keselamatan dan masa pakai kendaraan. Oleh karena itu, perawatan komponen stamping otomotif yang ilmiah dan wajar sangat penting untuk memperpanjang umur kendaraan dan memastikan keselamatan berkendara.

(1) Memahami dengan benar pentingnya perawatan suku cadang stamping mobil
Bagian stamping mobil sebagian besar dicap dan dibentuk dari pelat baja atau pelat aluminium. Mereka rentan terhadap korosi, kelelahan atau deformasi jika terkena udara, kelembapan, garam, dan kotoran jalan dalam waktu lama. Jika perawatan tidak dilakukan, setidaknya penampilan dan perakitan akan terpengaruh, dan kekuatan struktural bodi akan melemah dan kinerja keselamatan tabrakan akan berkurang paling buruk. Oleh karena itu, merawat bagian yang dicap bukanlah “opsional” tetapi merupakan bagian penting dari perawatan bodi.

(2) Melakukan perawatan anti korosi dan anti karat
Anti korosi dan anti karat merupakan tugas utama dalam perawatan komponen stamping otomotif. Pintu, bagian struktur sasis, spatbor, balok ambang, dan bagian lainnya paling rentan terhadap erosi oleh hujan, sedimen, dan bahan pencairan salju.

Dalam penggunaan sehari-hari, kendaraan harus dibersihkan secara rutin, terutama setelah hujan atau salju, untuk segera menghilangkan kotoran yang menempel pada bodi dan sasis. Untuk bagian penutup stempel yang catnya rusak atau tergores, sebaiknya segera dicat ulang untuk mencegah meluasnya karat akibat logam yang terbuka. Untuk sasis dan bagian struktural yang tersembunyi, Anda dapat secara teratur memeriksa apakah lapisan anti karat asli masih utuh, dan melakukan penguatan anti karat jika perlu.

(3) Hindari kerusakan akibat kekuatan eksternal yang tidak perlu pada bagian yang dicap
Meskipun suku cadang otomotif memiliki kekuatan tertentu, suku cadang tersebut tidak dirancang untuk sering terkena benturan atau beban berlebih. Dalam penggunaan mobil sehari-hari, sebaiknya hindari menopang mobil, menggores tepi jalan, atau membenturkan pintu, bemper, dll dengan benda keras. Kekuatan eksternal ini dapat menyebabkan deformasi plastis pada bagian yang dicap. Meskipun permukaannya tampaknya bukan masalah besar, hal itu mungkin mempengaruhi kekuatan struktur internal.

Saat memuat barang bawaan atau kargo, peraturan pemuatan kendaraan harus dipatuhi untuk menghindari tekanan berlebihan pada struktur bodi dalam waktu lama akibat kelebihan beban, yang mengakibatkan kerusakan akibat kelelahan.

(4) Perhatikan deformasi tubuh dan kelainan perakitan
Setelah bagian yang dicap berubah bentuk, sering kali bagian tersebut menunjukkan kelainan selama perakitan dan penggunaan. Misalnya, pintu tidak menutup dengan mulus, celahnya tidak rata, kebisingan yang tidak normal meningkat, dan penyegelan bodi mobil berkurang, dll. Fenomena ini mungkin menunjukkan bahwa bagian struktural yang dicap telah bergeser atau berubah bentuk.

Setelah masalah tersebut ditemukan, Anda harus pergi ke agen pemeliharaan profesional untuk pemeriksaan tepat waktu untuk menghindari penggunaan jangka panjang yang akan menyebabkan masalah semakin meluas dan mempengaruhi keselamatan dan kenyamanan seluruh kendaraan.

(5) Standarisasi perbaikan dan penggantian setelah kecelakaan
Setelah tabrakan, cara memperbaiki bagian yang dicap sangatlah penting. Untuk bagian-bagian yang berhubungan dengan keselamatan struktur bodi mobil, seperti balok memanjang, kolom, balok ambang, dll., harus diganti secara ketat sesuai dengan standar perawatan asli pabrik, dan tidak boleh diperbaiki hanya dengan diregangkan atau dipalu.

Perbaikan lembaran logam yang tidak teratur dapat merusak kekuatan asli dan sifat penyerap energi material, sehingga kendaraan tidak dapat memberikan perlindungan yang efektif jika terjadi kecelakaan sekunder. Oleh karena itu, memilih organisasi pemeliharaan dengan kualifikasi dan kemampuan teknis merupakan jaminan penting untuk menjaga kinerja keselamatan bagian stamping.

(6) Perhatikan pemeriksaan sistem penyegelan dan drainase
Terdapat struktur rongga di dalam banyak bagian stempel otomotif, seperti pintu, panel samping, dan pintu belakang. Area ini biasanya didesain dengan lubang drainase untuk mengalirkan air yang terkumpul. Jika lubang drainase tersumbat oleh kotoran dan kelembapan tetap dalam waktu lama, mudah menyebabkan korosi internal.

Memeriksa dan membersihkan lubang drainase secara teratur untuk menjaga kelancaran drainase merupakan cara yang efektif untuk mencegah korosi internal pada bagian yang dicap.

(7) Kebiasaan penggunaan dan perawatan mobil yang baik
Mengembangkan kebiasaan berkendara yang baik juga merupakan aspek penting dalam menjaga komponen stamping otomotif. Misalnya, hindari memarkir kendaraan di lingkungan dengan kelembapan tinggi atau lingkungan yang sangat korosif dalam jangka waktu lama; usahakan memilih tempat parkir dengan kondisi shelter yang baik; dan melakukan inspeksi dan pemeliharaan kendaraan secara berkala. Praktik yang tampaknya sederhana ini dapat membantu memperpanjang masa pakai komponen yang dicap.

Suku cadang stamping otomotif adalah dasar inti dari struktur bodi dan kinerja keselamatan, dan kualitas perawatannya berhubungan langsung dengan keandalan kendaraan dan keselamatan berkendara. Dengan memperkuat anti karat dan anti korosi, menghindari kerusakan eksternal, menstandardisasi perbaikan kecelakaan, dan menjaga kebiasaan penggunaan kendaraan yang baik, masa pakai suku cadang yang dicap dapat diperpanjang secara efektif dan kendaraan dapat mempertahankan kinerja yang stabil dan aman sepanjang siklus hidupnya. Perawatan ilmiah suku cadang stamping otomotif merupakan masalah penting yang tidak boleh diabaikan oleh setiap pemilik dan praktisi mobil.

Metode perawatan suku cadang stamping mobil:

4. Cacat Umum dan Solusi untuk Bagian yang Dicap

Suku cadang yang dicap adalah komponen yang sangat diperlukan dalam manufaktur modern, banyak digunakan dalam industri seperti otomotif, peralatan rumah tangga, elektronik, dan peralatan mekanik. Proses stamping menawarkan keuntungan seperti efisiensi produksi yang tinggi, pemanfaatan material yang tinggi, dan akurasi dimensi yang baik. Namun, dalam produksi sebenarnya, suku cadang yang dicap rentan terhadap berbagai cacat. Jika tidak terdeteksi dan segera diatasi, hal ini tidak hanya dapat memengaruhi kualitas produk tetapi juga meningkatkan biaya produksi dan tingkat pengerjaan ulang.

(1) Ikhtisar Cacat Umum pada Bagian yang Dicap
Cacat yang mungkin terjadi pada bagian yang dicap selama proses pengecapan terutama meliputi: gerinda, bengkok, retak, sobek, kerutan, penyimpangan dimensi, dan goresan permukaan. Sebagian besar cacat ini terkait dengan sifat material, desain cetakan, parameter proses, dan pengoperasian yang tidak tepat. Memahami penyebabnya membantu dalam mengambil tindakan perbaikan yang efektif.

(2) Jenis Cacat Utama dan Analisis Penyebabnya
1) Gerinda
Penampilan:
Tonjolan tajam atau potongan logam kecil tidak beraturan di tepi bagian yang dicap.

Analisis Penyebab:
Keausan ujung tombak cetakan atau jarak bebas yang tidak rata.
Kekuatan pukulan tidak mencukupi atau kecepatan pukulan tidak tepat.
Kekerasan material tinggi atau ketebalan tidak merata.

Solusi:
Periksa dan pertajam tepi pemotongan cetakan secara teratur untuk memastikan jarak bebas yang seragam.
Sesuaikan tekanan dan kecepatan pelubangan untuk memastikan pemotongan material halus.
Pilih bahan yang sesuai atau lakukan pra-perawatan bahan.

2) Warping dan Deformasi
Penampilan:
Bidang bagian yang dicap tidak rata, menunjukkan tekukan, tepi melengkung, atau tonjolan lokal.

Analisis Penyebab:
Tegangan internal yang berlebihan pada material atau ketebalan yang tidak merata.
Dukungan cetakan tidak memadai atau posisi tidak akurat.
Tekanan pukulan yang berlebihan atau kecepatan pukulan yang terlalu cepat.

Solusi:
Gunakan proses anil atau pelurusan untuk mengurangi tekanan internal pada material.
Optimalkan desain cetakan untuk meningkatkan dukungan dan akurasi posisi.

Sesuaikan tekanan dan kecepatan untuk memastikan kekuatan seragam.

3) Retak
Penampilan:
Retakan muncul di permukaan atau tepi bagian yang dicap, terkadang meluas hingga seluruh ketebalan.

Analisis Penyebab:
Plastisitas bahan tidak mencukupi atau adanya cacat.
Jari-jari sudut tajam cetakan stempel terlalu kecil, sehingga menyebabkan konsentrasi tegangan lokal.
Kecepatan meninju yang berlebihan menyebabkan peregangan material yang berlebihan. Solusi:
Pilih bahan dengan plastisitas yang baik dan kendalikan cacat bahan.
Optimalkan desain cetakan, tingkatkan radius fillet, dan kurangi konsentrasi tegangan.
Sesuaikan kecepatan stamping untuk menghindari peregangan material yang berlebihan.

4) Robek atau Kerutan
Gejala:
Robek, kusut, atau kerutan muncul di permukaan bagian yang dicap, sehingga memengaruhi penampilan dan kinerja.

Analisis Penyebab:
Pelumasan material tidak mencukupi atau tidak merata.
Jarak bebas cetakan terlalu kecil, sehingga tekanan pada material tidak merata.
Ketebalan atau kekerasan bahan tidak rata sehingga mudah menimbulkan kerutan.

Solusi:
Gunakan pelumas berkualitas tinggi untuk memastikan pengaplikasian merata.
Periksa jarak bebas cetakan dan sesuaikan ukuran jarak bebas dengan tepat.
Pilih bahan yang homogen, dan lakukan perlakuan panas atau koreksi jika perlu.

5) Deviasi Dimensi
Gejala:
Dimensi bagian yang dicap melebihi kisaran toleransi, sehingga menyulitkan perakitan.

Analisis Penyebab:
Desain cetakan yang tidak masuk akal atau keausan cetakan yang parah.
Tekanan mesin stamping tidak stabil atau pengoperasian yang tidak tepat.
Pantulan elastis material tidak dipertimbangkan atau parameter proses stamping tidak cocok.

Solusi:
Optimalkan desain cetakan, dan periksa serta perbaiki cetakan secara teratur.
Pastikan tekanan mesin stamping stabil dan ikuti prosedur pengoperasian dengan ketat.
Pertimbangkan pantulan material selama fase desain dan sesuaikan dimensi cetakan.

6) Goresan atau Lecet Permukaan
Gejala:
Goresan, lecet, atau penyok muncul di permukaan bagian yang dicap, sehingga mempengaruhi penampilan.

Analisis Penyebab:
Permukaan cetakan kasar atau adanya kotoran.
Penanganan material yang tidak tepat, mengakibatkan benturan atau gesekan.
Pelumasan tidak mencukupi, meningkatkan gesekan antara material dan cetakan.

Solusi:
Poles permukaan cetakan secara teratur dan bersihkan kotoran.
Memperbaiki metode penanganan material untuk menghindari tabrakan.
Pastikan pelumasan yang cukup dan merata untuk mengurangi gesekan.

(3) Tindakan Pencegahan terhadap Cacat Bagian Stamping
Seleksi dan Perawatan Bahan
Bahan berkualitas tinggi adalah dasar untuk mengurangi cacat stamping.
Gunakan proses seperti anil, pelurusan, atau pra-peregangan untuk mengurangi tekanan internal dan meningkatkan plastisitas material.

Desain dan Pemeliharaan Cetakan
Rancang sudut pemotongan cetakan, jarak bebas, dan radius fillet secara wajar.
Periksa, giling ulang, dan lumasi cetakan secara teratur untuk memperpanjang masa pakainya.

Optimasi Parameter Proses
Atur tekanan stamping, kecepatan, dan jarak cetakan secara wajar. Penyesuaian proses dilakukan untuk bagian dengan bahan atau ketebalan berbeda.

Operasi Standar
Operator secara ketat mematuhi spesifikasi proses dan prosedur keselamatan.
Operator menerima pelatihan rutin untuk meningkatkan keterampilan teknis dan kemampuan pemecahan masalah.

Inspeksi dan Kontrol Kualitas
Inspeksi dimensi, permukaan, dan kinerja dilakukan pada bagian yang dicap.
Mekanisme umpan balik cacat dibuat untuk segera menyesuaikan parameter proses dan desain cetakan.

Suku cadang yang dicap banyak digunakan dalam manufaktur modern, tetapi cacat seperti gerinda, bengkok, retak, sobek, kerutan, penyimpangan dimensi, dan goresan permukaan sering terjadi selama produksi. Masalah ini sering kali berasal dari sifat material, desain cetakan, parameter proses, dan pengoperasian yang tidak tepat. Dengan memilih bahan secara ilmiah, mengoptimalkan desain cetakan, menyesuaikan parameter proses secara rasional, menstandardisasi prosedur operasi, dan menetapkan sistem inspeksi dan pemeliharaan yang komprehensif, cacat pada bagian yang dicap dapat dikurangi secara efektif, sehingga meningkatkan kualitas produk dan efisiensi produksi.

5. Pertanyaan yang Sering Diajukan (FAQ) tentang Suku Cadang Stempel Otomotif

Dalam industri manufaktur otomotif, suku cadang yang dicap merupakan komponen penting, termasuk panel bodi, bagian struktur sasis, panel pintu, dan kap mesin. Bagian-bagian ini memainkan peran penting dalam memastikan kekuatan, penampilan, dan keamanan keseluruhan kendaraan. Namun karena proses stamping melibatkan bahan, cetakan, peralatan, dan parameter proses, berbagai permasalahan sering muncul dalam desain, produksi, dan penerapan suku cadang stempel otomotif.

(1) Apa yang dimaksud dengan Suku Cadang Otomotif?
Q1: Apa yang dimaksud dengan suku cadang otomotif?
Suku cadang stempel otomotif adalah komponen yang diolah dari lembaran logam menjadi bentuk yang diinginkan melalui proses stempel. Ini terutama mencakup bagian struktural bodi (seperti sasis, palang melintang), bagian penutup bodi (seperti kap mesin, pintu, spatbor), dan bagian keselamatan (seperti balok anti-tabrakan). Suku cadang yang dicap sangat diperlukan dalam manufaktur otomotif karena presisi tinggi, efisiensi tinggi, dan kekuatannya tinggi.

Q2: Apa bahan utama yang digunakan untuk suku cadang stempel otomotif?
Bahan umum termasuk baja karbon rendah, baja panas, baja berkekuatan tinggi, dan paduan aluminium. Saat memilih bahan, perlu mempertimbangkan kekuatan, ketangguhan, ketahanan korosi, dan kinerja stamping bagian tersebut.

(2) Cacat Umum pada Suku Cadang Otomotif yang Dicap
Q3: Cacat apa yang umum terjadi pada suku cadang otomotif?
Suku cadang yang dicap otomotif mungkin menunjukkan cacat berikut selama proses produksi:
Gerinda: Tepian yang tajam atau tidak beraturan pada suatu bagian.
Warping: Permukaan bagian tidak rata atau bengkok.
Retak: Material pecah karena tekanan lokal.
Kerutan: Lipatan atau riak muncul di permukaan bagian tersebut.
Penyimpangan dimensi: Dimensi bagian melebihi toleransi desain.
Goresan permukaan: Permukaan material rusak selama proses stamping.

Q4: Apa penyebab utama dari cacat ini?
Cacat tersebut terutama berasal dari aspek-aspek berikut:
Masalah material: Ketebalan lembaran tidak rata, kekerasan berlebihan, atau tekanan internal.
Desain cetakan yang tidak masuk akal: Jari-jari ujung tombak terlalu kecil, jarak bebas tidak rata, dukungan tidak memadai.
Parameter proses yang tidak tepat: Kecepatan stamping, tekanan, dan pelumasan yang tidak wajar.
Pengoperasian non-standar: Pengalaman operator tidak memadai atau pemeliharaan peralatan tidak tepat.

(3) Bagaimana Mencegah Cacat pada Suku Cadang Stempel Otomotif?

Q5: Apakah cacat pada komponen stamping otomotif dapat dicegah?
Ya, dengan menggunakan pemilihan bahan ilmiah, mengoptimalkan desain cetakan, mengendalikan parameter proses, dan menstandardisasi operasi, tingkat kerusakan dapat dikurangi secara efektif.

Q6: Seberapa besar pengaruh desain cetakan terhadap kualitas bagian yang dicap?
Cetakan adalah alat inti dalam produksi komponen yang dicap. Desain cetakan yang masuk akal dapat:
Kurangi konsentrasi tegangan, cegah retak dan bengkok.
Optimalkan tepi tajam dan jarak bebas, sehingga mengurangi gerinda.
Memberikan dukungan seragam, mencegah kerutan.

Q7: Bagaimana cara mengoptimalkan parameter proses stamping?
Kecepatan stamping: Terlalu cepat dapat menyebabkan keretakan, sedangkan terlalu lambat dapat mengurangi efisiensi produksi.
Tekanan stamping: Perlu disesuaikan dengan ketebalan dan kekerasan material.
Manajemen pelumasan: Gunakan pelumas berkualitas tinggi untuk memastikan kelancaran kontak antara material dan cetakan.

(4) Pemilihan Material untuk Suku Cadang Stamping Otomotif
Q8: Bagaimana bahan yang berbeda mempengaruhi kinerja bagian yang dicap?
Baja karbon rendah: Kemampuan stempel yang baik, biaya rendah, tetapi kekuatan lebih rendah.
Baja berkekuatan tinggi (HSS): Kekuatan tinggi, cocok untuk komponen keselamatan, tetapi lebih sulit untuk dicap.
Baja berkekuatan tinggi tingkat lanjut (AHSS): Cocok untuk bentuk kompleks dan kebutuhan kekuatan tinggi, yang memerlukan proses pencetakan panas.
Paduan aluminium: Lebih disukai untuk komponen yang ringan, namun rentan terhadap masalah kerutan dan pegas.

Q9: Bagaimana tren bobot otomotif yang lebih ringan memengaruhi pemilihan material?
Dengan persyaratan kendaraan energi baru dan konservasi energi serta perlindungan lingkungan, penerapan paduan aluminium, paduan magnesium, dan baja berkekuatan tinggi menjadi lebih luas. Meringankan material dapat mengurangi bobot badan dan meningkatkan efisiensi bahan bakar, namun hal ini memberikan tuntutan yang lebih tinggi pada proses stamping, sehingga memerlukan optimalisasi cetakan dan parameter proses.

(5) Inspeksi dan Pengendalian Mutu Suku Cadang Stamping Otomotif
Q10: Bagaimana cara memeriksa kualitas suku cadang stamping otomotif?
Metode umum meliputi:
Inspeksi dimensi: Menggunakan mesin pengukur koordinat (CMM) atau pemindaian laser untuk mengukur dimensi bagian.
Inspeksi permukaan: Inspeksi visual atau inspeksi optik untuk mendeteksi cacat seperti goresan dan kerutan.
Pengujian sifat mekanis: Uji tarik, benturan, dan kekerasan untuk memastikan bahwa kekuatan bagian memenuhi persyaratan.

Q11: Bagaimana cara memastikan kualitas yang konsisten dari suku cadang yang diproduksi secara massal?
Kontrol secara ketat batch material dan keseragaman ketebalan.
Periksa kondisi cetakan secara teratur, dan segera perbaiki serta rawat. Tetapkan parameter proses standar untuk memastikan kecepatan stamping, tekanan, dan pelumasan yang konsisten.
Memperkenalkan peralatan inspeksi otomatis untuk segera mendeteksi dan menghilangkan komponen yang rusak.

(6) Tren Pengolahan Suku Cadang Stamping Otomotif
Q12: Apa tren perkembangan masa depan untuk suku cadang stamping otomotif?
Kekuatan tinggi dan ringan: Baja berkekuatan tinggi, paduan aluminium, dan material komposit akan banyak digunakan.
Presisi dan kecerdasan: Desain cetakan dikombinasikan dengan simulasi CAE, peralatan stamping cerdas untuk meningkatkan akurasi dan konsistensi.
Produksi otomatis: Bongkar muat robot, inspeksi otomatis, dan umpan balik data untuk meningkatkan efisiensi dan kualitas.
Perlindungan lingkungan dan penghematan energi: Mengoptimalkan sistem pelumasan dan mengurangi limbah material untuk mencapai manufaktur ramah lingkungan.

Q13: Apakah pemeliharaan dan perawatan komponen stamping otomotif itu penting?
Sangat penting. Keausan cetakan, kerusakan peralatan stamping, atau pelumasan yang tidak mencukupi akan secara langsung mempengaruhi kualitas komponen. Perawatan rutin dapat mengurangi tingkat kerusakan, memperpanjang umur cetakan, dan memastikan stabilitas produksi.

Suku cadang stamping otomotif merupakan komponen dasar yang sangat diperlukan dalam pembuatan kendaraan, dan kualitasnya secara langsung mempengaruhi performa, keselamatan, dan penampilan kendaraan. Masalah umum termasuk gerinda, lengkungan, retakan, kerutan, penyimpangan dimensi, dan goresan permukaan. Masalah-masalah ini sebagian besar berkaitan dengan sifat material, desain cetakan, parameter proses, dan prosedur operasi. Melalui pemilihan bahan ilmiah, desain cetakan yang dioptimalkan, kontrol parameter proses yang wajar, operasi standar, dan pembentukan sistem inspeksi yang komprehensif, tingkat kerusakan dapat dikurangi secara efektif, dan kualitas komponen serta efisiensi produksi dapat ditingkatkan.

Seiring berkembangnya industri otomotif menuju manufaktur yang ringan, berkekuatan tinggi, dan cerdas, persyaratan teknis untuk suku cadang stamping otomotif menjadi semakin tinggi. Perusahaan harus terus fokus pada material baru, proses baru, dan teknologi manufaktur cerdas untuk memastikan bahwa komponen stamping memenuhi persyaratan keselamatan dan estetika sekaligus mencapai produksi berefisiensi tinggi dan berbiaya rendah.
